::產品概述::

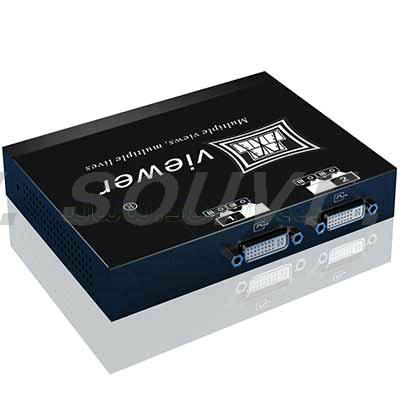

大視電子MR100純硬件實時圖像旋轉模塊，具備業內創新的無損畫面實時旋轉能力,，能夠?qū)⑤斎氘嬅孢M行0到360度的畫面旋轉,，且旋轉后畫面不損傷不變形，具備數字HDMI/DVI輸入和DVI+VGA輸出功能,，且輸入接口支持HDCP,，方便直接連接藍光播放器輸出，采用方便的串口配置和設置自動記憶能力,，其內部硬件采用大視電子的第二代高精度及高保真調整技術,、畫面實時旋轉調整技術和紋理補償技術，保證畫面旋轉的高性能和高保真度,。

MR100純硬件實時圖像旋轉模塊能夠?qū)斎氲膱D像進行高精度幾何校正,，支持分辨率從640x480到1920x1200P，其采用全硬件外置實現,，對任何3D游戲,、視頻、計算機桌面和任何應用程序完全透明,。MR100純硬件實時圖像旋轉模塊采用外置擴展,，可以使得任何顯示器或投影機的顯示畫面實現無損旋轉。

MR100純硬件實時圖像旋轉模塊特別適用于需要特殊顯示,、媒體廣告,、數字告示和藝術構型顯示的場合，能夠?qū)崿F(xiàn)原來必須用軟件處理顯示內容才能實現的旋轉顯示功能,，它的優勢在于不需要顯示內容做任何處理即可實現特殊構型的顯示，極大的拓展了原有簡單拼接的應用范圍,。

MR100純硬件實時圖像旋轉模塊配備方便易用的配置軟件,，可以在很短的時間內完成旋轉角度設點，通過內部的固化自動記憶能力,，只需要一次設置后無論斷電和重新啟動都可以保持旋轉參數,。

功能說明：
a,、具備數字HDMI/DVI 輸入和DVI+VGA 輸出功能，且輸入接口支持HDCP,，方便直接連接藍光播放器輸出,，采用方便的串口配置和設置自動記憶能力。
b,、支持輸入分辨率從800x600 到1920x1200,，并且可以設定任意輸出分辨率（800x600 到1920x1200），實現圖像拉伸或縮放功能,。
c,、對輸出圖像進行色差校正，使各個模塊輸出的圖像趨于一致,，主要包括RGB 單個校正,、純白校正兩個功能，但此兩功能只可二選一使用,。
d,、幾何校正能力，內部硬件采用大視電子的第二代高精度及高保真調整技術,、非線性多濾波器技術和紋理補償技術,，保證畫質完美，能夠?qū)斎氲膱D像信號進行實時的弧形,，桶形,，球面和其他多異形圖像校正。主要包括梯形校正與枕形矯正,。1
e,、可對任意幾何圖形進行幾何校正。2
f,、能夠?qū)D像的四邊進行像素寬度可調節的邊緣融合,，融合帶寬度從0-512像素連續可調，融合過渡處理采用大視電子專利的“第二代數字光學過渡引擎”,，可以支持非常豐富的融合帶參數設置,，具備暗場補償，漏光補償?shù)韧晟频母呒壒δ堋?

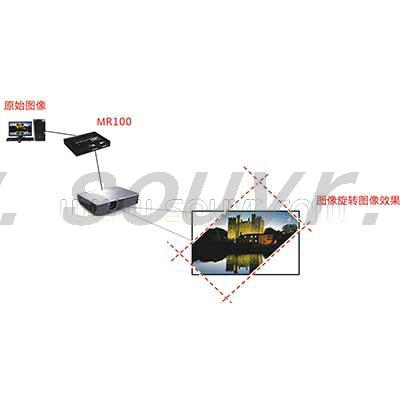

g,、具備業內創新的無損畫面實時旋轉能力,，能夠?qū)⑤斎氘嬅孢M行0 到360度的畫面旋轉，且旋轉后畫面不損傷不變形,。4

注
1. 僅MG200/MG200_PRO/MG210/MG210_PRO 具有此功能,，MR100 不具備此功能。
2. 僅MG200_PRO/MG210_PRO 具有此功能
3. 僅MG210/MG210_PRO 具備此功能
4. 僅MR100 具備此功能

::應用范圍::

適用于對輸出圖像的實時旋轉和幾何校正,。

::技術特征::

? 具備業內創新的無損畫面實時旋轉能力
? 具備數字HDMI/DVI輸入和DVI+VGA輸出功能
? 支持分辨率從640x480到1920x1200P
? 其采用全硬件外置實現
